A/C UNIT DISASSEMBLY/ASSEMBLY
id071100800300
L.H.D.

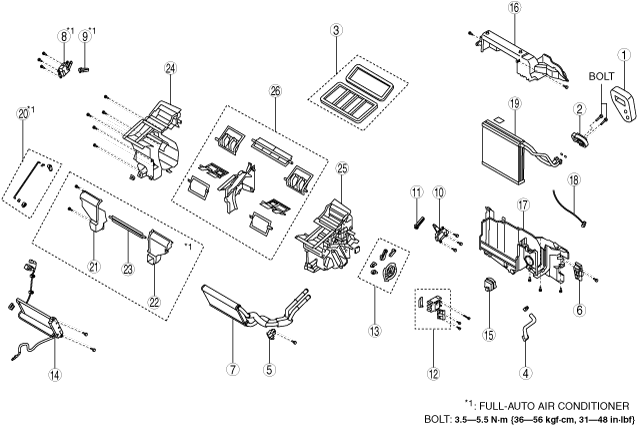

1. Disassemble in the order indicated in the table.
am6zzw00015325
|
Step |
Part name |
Disassembly/assembly of main parts |
||
---|---|---|---|---|
Heater core |
Evaporator temperature sensor |
Evaporator |
||
1
|
Polyurethane foam
|
-
|
-
|
-
|
2
|
Expansion valve
|
-
|
-
|
-
|
3
|
Adhesive polyurethane
|
-
|
-
|
-
|
4
|
Drain hose
|
-
|
-
|
-
|
5
|
Plate (1)
|
X
|
-
|
-
|
6
|
Plate (2)
|
X
|
-
|
-
|
7
|
Heater core
|
X
|
-
|
-
|
8
|
Driver-side air mix actuator (Full-auto air conditioner)
|
-
|
-
|
-
|
9
|
Driver-side air mix link (Full-auto air conditioner)
|
-
|
-
|
-
|
10
|
Passenger-side air mix actuator (Full-auto air conditioner)
|
-
|
-
|
-
|
Air mix actuator (Manual air conditioner)
|
||||
11
|
Passenger-side air mix link (Full-auto air conditioner)
|
-
|
-
|
-
|
Air mix link (Manual air conditioner)
|
||||
12
|
Airflow mode actuator
|
-
|
-
|
-
|
13
|
Airflow mode link set
|
-
|
-
|
-
|
14
|
PTC heater (with PTC heater)
|
-
|
-
|
-
|
15
|
Blower fan controller
|
-
|
-
|
-
|
16
|
A/C case (1)
|
-
|
X
|
X
|
17
|
A/C case (2)
|
-
|
X
|
X
|
18
|
Evaporator temperature sensor (See Evaporator temperature sensor assembly note.)
|
-
|
X
|
X
|
19
|
Evaporator
|
-
|
-
|
X
|
20
|
Airflow mode link set (with rear vent)
|
-
|
-
|
-
|
21
|
A/C case (rear vent (1)) (with rear vent)
|
-
|
-
|
-
|
22
|
A/C case (rear vent (2)) (with rear vent)
|
-
|
-
|
-
|
23
|
Door damper (with rear vent)
|
-
|
-
|
-
|
24
|
A/C case (3)
|
-
|
-
|
-
|
25
|
A/C case (4)
|
-
|
-
|
-
|
26
|
Door damper
|
-
|
-
|
-
|
2. Assemble in the reverse order of disassembly.
Evaporator temperature sensor assembly note

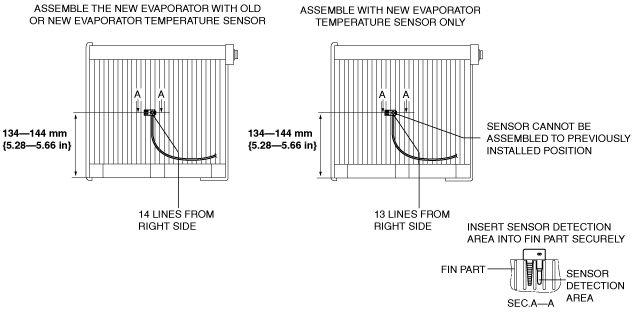

1. Assemble the evaporator temperature sensor as shown in the figure.
am6zzw00012952
|
R.H.D.

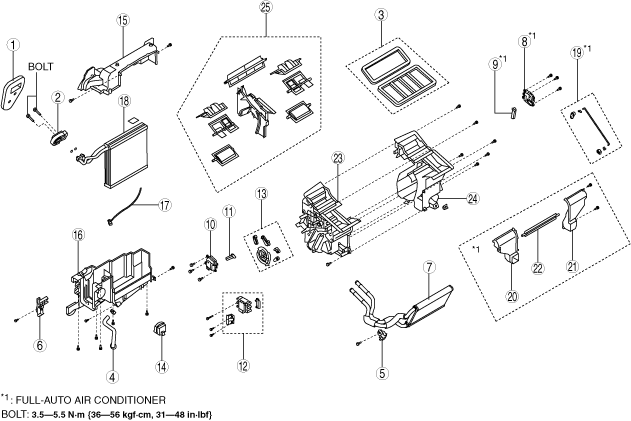

1. Disassemble in the order indicated in the table.
am6zzw00015326
|
Step |
Part name |
Disassembly/assembly of main parts |
||
---|---|---|---|---|
Heater core |
Evaporator temperature sensor |
Evaporator |
||
1
|
Polyurethane foam
|
-
|
-
|
-
|
2
|
Expansion valve
|
-
|
-
|
-
|
3
|
Adhesive polyurethane
|
-
|
-
|
-
|
4
|
Drain hose
|
-
|
-
|
-
|
5
|
Plate (1)
|
X
|
-
|
-
|
6
|
Plate (2)
|
X
|
-
|
-
|
7
|
Heater core
|
X
|
-
|
-
|
8
|
Driver-side air mix actuator (Full-auto air conditioner)
|
-
|
-
|
-
|
9
|
Driver-side air mix link (Full-auto air conditioner)
|
-
|
-
|
-
|
10
|
Passenger-side air mix actuator (Full-auto air conditioner)
|
-
|
-
|
-
|
Air mix actuator (Manual air conditioner)
|
||||
11
|
Passenger-side air mix link (Full-auto air conditioner)
|
-
|
-
|
-
|
Air mix link (Manual air conditioner)
|
||||
12
|
Airflow mode actuator
|
-
|
-
|
-
|
13
|
Airflow mode link set
|
-
|
-
|
-
|
14
|
Blower fan controller
|
-
|
-
|
-
|
15
|
A/C case (1)
|
-
|
X
|
X
|
16
|
A/C case (2)
|
-
|
X
|
X
|
17
|
Evaporator temperature sensor (See Evaporator temperature sensor assembly note.)
|
-
|
X
|
X
|
18
|
Evaporator
|
-
|
-
|
X
|
19
|
Airflow mode link set (with rear vent)
|
-
|
-
|
-
|
20
|
A/C case (rear vent (1)) (with rear vent)
|
-
|
-
|
-
|
21
|
A/C case (rear vent (2)) (with rear vent)
|
-
|
-
|
-
|
22
|
Door damper (with rear vent)
|
-
|
-
|
-
|
23
|
A/C case (3)
|
-
|
-
|
-
|
24
|
A/C case (4)
|
-
|
-
|
-
|
25
|
Door damper
|
-
|
-
|
-
|
2. Assemble in the reverse order of disassembly.
Evaporator temperature sensor assembly note

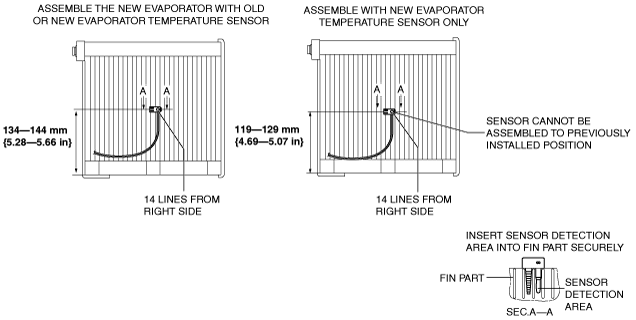

1. Assemble the evaporator temperature sensor as shown in the figure.
am6zzw00012954
|
